La necesidad de buenos cimientos
Como con cualquier otro material, cuando se construye con bloques de cemento hay que tener mucho cuidado en la preparación de los cimientos para las paredes. Sobre todo porque pueden aparecer fisuras en las paredes, que se suelen considerar un defecto del sistema constructivo de bloques cuando son, en realidad, producto de una mala ejecución de las obras.
Tipos de cimientos
El tipo
y tamaño de los cimientos siempre va a depender del estudio que se haga de la
resistencia del terreno. De allí surgirá el tipo de cimiento que convendría
hacer en cada caso particular. Algunos ejemplos de cimientos para bloques de cemento que se podrían
usar son:
- Fundación directa sobre el terreno mediante zapatas corridas y vigas
de encadenado
- Fundación sobre plateas de hormigón armado en suelos inestables
- Fundación mediante pilotines de hormigón armado, buscando capas de
terreno más profundas y resistentes
La fundación directa
Damos este ejemplo por ser el de uso más habitual en las
construcciones que se hacen dentro las plantas urbanas de las distintas
ciudades. En este caso los muros y paredes de la casa descansan sobre una viga
de encadenado, la que a su vez transmite las cargas al terreno a través de una zapata corrida de hormigón armado, cuya profundidad dependerá
de las condiciones del suelo.
En general, en zonas donde hay, superficialmente, suelos vegetales, de
tierra negra, hay suelos más firmes, de arcillas o toscas, a profundidades de entre 80 cm y 1 metro. Se hace necesario que se caven las zanjas para llegar hasta esos suelos, ya que son los ideales para fundar las
paredes portantes de, por ejemplo, una casa de una planta.
Cómo hacer los cimientos usando los bloques especiales que proveen los fabricantes
Vamos a describir acá como hacer un cimiento para paredes de bloques de cemento aprovechando que algunos fabricantes proveen bloques especiales en forma de “U” (ver figura 1), los que se pueden usar para hacer vigas de encadenado, sin la necesidad de tener que preparar encofrados de madera.
De esta manera se simplifica y se acelera la obra. La manera de disponer las partes que componen un cimiento para paredes de bloques de este tipo se muestra en la figura 2 y se describe a continuación:
Zanja o excavación (A): se deberá cavar hasta encontrar un suelo resistente adecuado.
Relleno (B): de
hormigón pobre en cemento, o de cascotes, o piedras del lugar, apisonadas que protegen a la armaduras de hierro.
Zapata de fundación (C): zapata corrida de hormigón armado, de forma rectangular, cuyo
ancho dependerá del espesor del muro, y de la resistencia del terreno. Como mínimo
debería tener un ancho equivalente al doble del espesor de la pared, y su
altura igual a la mitad de esa medida. Conviene que tenga una armadura
compuesta de 4 hierros longitudinales de ø 10, y estribos de hierro de ø 6 cada
20 cm.
Bloques de cimiento (D): desde la zapata de fundación hasta el nivel elegido para la
viga de encadenado se colocarán las hiladas de bloques de cemento comunes que
hagan falta. Recordando lo difícil que es cortar los bloques de cemento conviene
que entren hiladas de bloques enteros (40, 60, 80 cm).
Viga de encadenado (E): al nivel los pisos interiores conviene colocar la viga de
encadenado. Es la que soportará las cargas superiores y las transmitirá hacia los
cimientos, a la vez que servirá de anclaje a la armadura de los refuerzos verticales,
tanto estructurales como antisísmicos.
En este caso mostramos cómo se
usan los bloques de cemento en “U”. Cómo se
los nivela, como una hilada de bloques más,
para luego colocar en ellos las armaduras de hierro y rellenarlos con hormigón. Esta viga

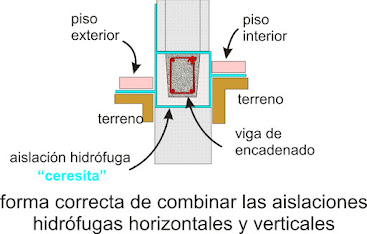

de encadenado se aprovecha para hacer alrededor de ella la capa aisladora hidrófuga
horizontal, a la vez que se la empalma con la capa aisladora vertical de la
pared y la capa aisladora del piso interior, si la hubiere. Ver figura 3.
Cómo hacer los cimientos usando una viga de encadenado tradicional, construida en obra
Cuando no se disponga de los bloques
especiales en “U” de la figura 1, siempre se puede construir una viga de
encadenado tradicional de hormigón armado, tal como se muestra en la figura 4.
Se parte de la misma zanja (A), relleno apisonado de cascotes (B) y zapata
corrida de hormigón (C). Luego se continúa con las hiladas de bloques de cimiento (D) hasta llegar al nivel deseado de la viga de encadenado. En este caso no hay
que prestar tanto la atención a las hiladas exactas porque cualquier diferencia
de nivel se puede compensar modificando la altura del encofrado, recurso que no se
puede usar con los bloques en "U". Se preparan los costados de madera que servirán
de encofrado para la viga (E) y se fijan a la altura elegida para la parte
superior de ella. Se colocan en su interior las armaduras y se llena con hormigón. Una vez que éste fragüe se
retiran las tablas y queda una viga similar a la obtenida con los bloques de cemento especiales. Y se continúa con las aislaciones y las mamposterías correspondientes.
Recapitulando
- Las paredes de bloques de cemento necesitan de cimientos que variarán en
función de la resistencia del terreno.
- Los cimientos pueden ser fundaciones directas, plateas de hormigón armado,
pilotines de HºAº, etc.
- Deberá excavarse el terreno hasta encontrar un suelo convenientemente
resistente.
- Se construirá una zapata corrida de HºAº y sobre ella un muro de
cimiento de bloques de cemento comunes hasta el nivel de viga de encadenado
deseado.
- A esa altura se realizará la viga de encadenado, ya sea usando bloque
especiales en “U” o de la forma tradicional, usando encofrados de madera.
